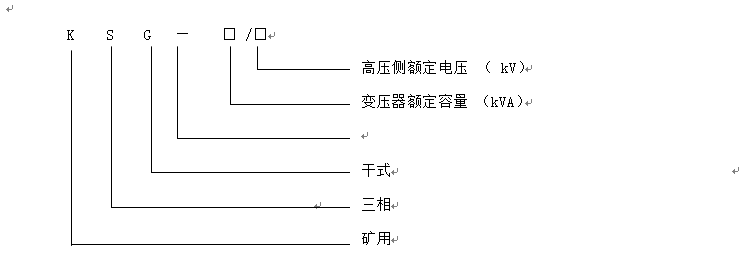

本說明書適用于型號為KSG-(100-1600)/10（6）礦用干式變壓器。

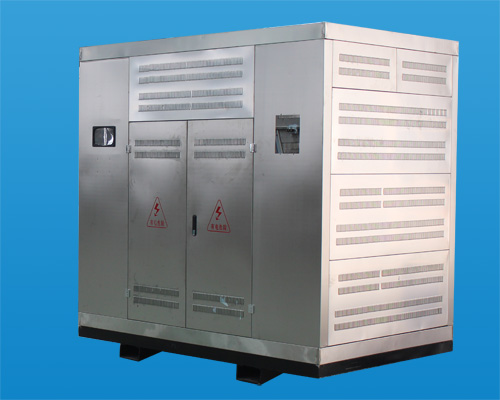

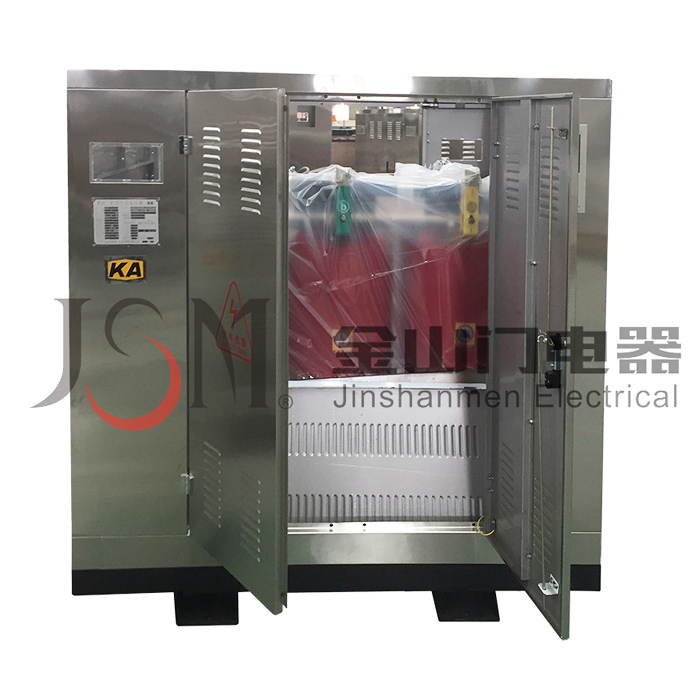

KSG-□/10（6）系列礦用干式變壓器是具有IP20防護等級外殼且可配高低壓開關聯合使用的礦用干式變壓器。
以下無特殊說明統稱為礦用干式變壓器。
3、 產品執行下列標準：
GB/T10228-2015 干式電力變壓器技術參數和要求
GB4208-2008 機殼防護等級
GB/T17211-1998 干式電力變壓器負荷導則
GB3836.1-2010 爆炸性氣體環境用電氣設備 第1部分:通用要求
GB3836.2-2010 爆炸性氣體環境用電氣設備 第2部分:隔爆型“d”
c) 空氣相對濕度不超過95%(+25℃時)；
3、礦用干式變壓器絕緣等級及允許溫升見表3。
礦用一般型干式變壓器由單獨的干式變壓器、殼體部分組成一體，作為井下供、變電設備使用，即為礦用干式變壓器。
礦用干式變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時，在確認變壓器
不帶電的狀態下，打開箱體上的高壓接線盒蓋，按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5，
礦用干式變壓器可以用改變聯結組別的方法變換輸出電壓，具體變換范圍按表1礦用干式變壓器技術參數。在確認變壓
器“不帶電”狀態下，打開變壓器低壓側箱蓋或手孔蓋，將低壓連接片按圖2示意圖聯結，即可得到相應的低壓輸出電壓。
10（6）kV級礦用干式變壓器（JB/T3955-2006標準）外形尺寸及重量見表5：
安裝前對產品進行全面的檢查和必要的電氣試驗
1.1 變壓器要安裝在距負荷中心較近的地點。
1.2變壓器室的保護等級應符合IP20防護等級的要求。應防止腐蝕性氣體和塵粒侵襲變壓器。
2.1 變壓器的基礎必須能承受變壓器的全部質量。
2.2 變壓器基礎應符合國家建筑規范要求。
3.2 為了便于安裝和維護保養及值班巡視，變壓器和墻壁之間必須留有通道。
3.4 變壓器的安裝位置必須便于值班人員在安全位置觀察、測量?jī)x表。
4.1變壓器室內應有足夠的通風設施，確保變壓器因損耗產生的熱量及時擴散出去。
4.2 冷卻空氣的要求，散發每千瓦損耗約需空氣流量3m3/min，按其變壓器損耗總值，確定通風量大小。
4.3 變壓器應安裝在離墻壁600mm以外的地方，以保證變壓器周圍空氣的流動及人身安全要求。
4.4 進風口和出風口的柵欄或百葉窗不得減少對流的有效截面，進出風口
(5) 一般情況下，變壓器無需用底腳螺栓安裝，但有防震要求時，則要求按外形尺寸預埋底腳螺栓安裝。
6.1 所有端子連接前，應熟悉試驗報告及銘牌上的連接圖，連接要正確。
6.2 電纜或母線排組成的連接線必須符合變壓器運行規程及電氣安裝規程的規定，選擇合適截面的電纜和母線排。
6.4 必須保證帶電體之間及帶電體對地之間的最小絕緣距離，特別是電纜至高壓線圈之間的距離。
6.5 螺栓聯接必須保證足夠的接觸壓力，可使用蝶型墊圈或彈簧墊圈。
6.6 在接線之前，所有聯結螺栓和接線板必須清潔。所有連接需緊固可靠。
6.7 高壓線圈分接線引出端子，在連接時用力應均勻，嚴禁沖擊力和彎折力作用在端子上。
7.1 變壓器下部有一接地螺栓，必須接入保護接地系統。
7.2 保護接地系統的接地電阻值和接地線的截面必須符合電氣安裝規程。
（1）礦用干式變壓器在下井安裝前，首先根據井下電源的高低情況，參照本說明書表3，將變壓器高壓輸入分接端位置調整到合適的位置。
1.1 外觀，檢查變壓器線圈、高低壓引線及連接，有無損壞或松動。
1.6 檢查鐵心、線圈上面是否有異物，氣道是否有灰塵及異物。
1.7 運行前應用壓縮空氣將變壓器線圈、鐵心及氣道吹刷干凈。
1.8 檢查溫控線對各部距離，確認無誤后，方可投入試運行。
使變壓器鐵心暫時脫離上夾件（測量結束后恢復原狀），用500V兆歐表測量（相對濕度≤85%）。
2.2 線圈絕緣電阻的測試（溫度10℃-40℃，相對濕度≤85%），用2500V兆歐表測量，繞組對地絕緣電阻：
2.3 直流電阻試驗其不平衡率：相為4% ；線為2% 。
2.5 外施工頻耐壓試驗，耐壓電壓按出廠試驗標準85% 。
2.6 對裝有溫控器的變壓器進行工頻耐壓試驗，試驗前應將溫控器上的所有探頭抽出。
3.2 投入運行前，應使變壓器在額定電壓下空載合閘三次。
3.3 空載三次合格后，便可帶負荷投入運行，所帶負荷應逐漸增加。
3.4 空載合閘時，由于勵磁涌流較大，要將過流和速斷保護定值配合好。
3.6 運行中變壓器發生異常聲響或超溫告警，應予重視并采取相應措施。
|
3.故障嚴重時，差動保護動作，如在供電測裝有過電流保護裝置，也動作 |
1由于自然損壞，散熱不良，或長期過負載，使匝間絕緣老化。 |
||
1 對變壓器進行維護時,應遵守安全規程，必須把變壓器與高低壓電網斷開。
2 變壓器的維護工作主要是除塵，尤其是除去氣道中間的灰塵污垢，以防礙冷卻的效果和降低絕緣性能。操作人員可按下列順序進行維護：
2.1 對線圈、引線及溫控裝置、風機進行全面的外觀檢查。
2.2 可用吸塵器、干燥的壓縮空氣進行除塵。絕緣子、端子板及其它絕緣零件的表面，應用干布擦凈。
2.4 按常規測量絕緣電阻，并記錄數值。
2.5 按有關的安裝使用說明書對輔助裝置進行維護、維修。
2.6 檢查電力線路的聯結是否緊固,避免因接頭松馳而引起導體過熱而發生事故。
3 用戶根據運行場所的污染程度，制定定期維護制度，及時清除變壓器上的積塵，防止因積塵過多引起的事故。
3所有操作機構應靈活，所有緊固件應無松動現象。
4外觀檢查后，進行電氣性能驗收試驗，試驗結果應符合產品技術條件。
在安裝和使用過程中出現異常問題或技術咨詢，請與我公司售后服務部門聯系,聯系電話：0577-27880030。
